将高速龙骨机与建筑机器人联动，构建钢结构全自动流水线，是当前轻型钢结构住宅、模块化建筑及装配式装修领域的前沿趋势。这种组合实现了从"单机自动化"到"产线柔性化"的跨越。

以下是关于这一全自动流水线的深度解析，涵盖技术架构、核心设备联动逻辑及实施效益：

一、 系统定义与核心理念

传统的龙骨机只能生产固定形状的型材，需要人工搬运、组立和焊接。而全自动流水线的理念是：让材料在流动中完成从卷料到成品的全过程。

高速龙骨机： 作为产线的"心脏"，负责将钢带冷弯成型为各种截面（C/U型、复杂异型）的龙骨。

建筑机器人： 作为产线的"手和脚"，负责搬运、定位、焊接、锁紧、检测等复杂动作。

联动核心： 依托中央控制系统（MES/ERP），实现数据互通，让龙骨机知道要生产什么尺寸，让机器人知道去哪里抓取、如何组装。

二、 全自动流水线的硬件构成

一条完整的联动产线通常由以下几个工位无缝衔接：

1. 原材料段：自动放料与校平

双头或三头开卷机，实现不停机换料。

伺服送料与精MI校平机，确保进入龙骨机的带料平整，张力恒定。

2. 成型段：高速龙骨机

特点： 线速度可达 30-50 米/分钟，采用辊弯成型工艺。

智能功能： 配备伺服冲孔系统。在成型过程中，根据后台数据，实时在龙骨上冲出安装孔、管线孔、连接件卡槽。这是后续机器人识别和组装的基础。

3. 定尺切断与自动分拣

飞锯切断： 在高速运动中准确切断，误差控制在 ±1mm 以内。

机器人分拣： 切断后的龙骨由龙门式机械手或六轴机器人抓取，按长度或类型码放到不同的缓存料架上。

4. 智能组立与装配区（建筑机器人核心工位）

这是联动产线的核心复杂环节，涉及多种机器人协作：

抓料机器人： 从缓存架上抓取天地龙骨和竖龙骨，送至组装平台。

定位与组装机器人： 利用视觉识别系统，识别龙骨上的预设孔位，将竖龙骨准确卡入天地龙骨的槽口中。

连接机器人：

焊接机器人： 对于钢结构节点，采用气体保护焊机配合机器人进行点焊或满焊。

铆接/锁螺丝机器人： 对于非焊接连接（如轻钢龙骨隔墙），采用自动送钉机器人进行锁紧。

5. 输出与码垛

成品检测： 激光轮廓仪扫描组装好的骨架，检测尺寸和焊接质量。

自动码垛： 大型码垛机器人将成品构件按项目需求分层码放，并捆扎牢固，准备出厂或进入下一道工序（如灌浆、贴板）。

三、 关键联动技术解析

要实现上述设备的无缝协作，需突破以下三项关键技术：

1. 数字孪生与数据驱动

原理： 在虚拟软件中先建立建筑的BIM模型。模型自动拆解出每一根龙骨的尺寸、开孔位置和连接关系，生成加工指令列表。

数据流： BIM模型 → 生产执行系统 → 龙骨机（下料）→ 机器人（组装）。整个过程无需人工画图拆单。

2. 机器视觉引导与定位

痛点： 钢材在冷弯成型和搬运过程中会有微小变形或位移，机器人单纯依靠"示教"无法准确抓取。

解决方案： 在机器人的末端执行器安装3D视觉相机。

抓取时： 视觉系统扫描料堆，识别龙骨位置和姿态，引导机械臂避障抓取。

组装时： 视觉系统拍摄龙骨上的连接孔，引导焊枪或螺丝枪进行微米级对准。

3. 柔性化的末端执行器

由于龙骨规格多变（不同厚度、高度），机器人末端工具必须具备柔性。

设计： 采用快换盘结构，针对抓取、焊接、锁钉等不同工序，自动更换不同的夹具或工具头。

四、 应用场景与效益分析

典型应用场景

轻钢住宅/别墅生产线： 将镀锌钢板直接变成一榀榀墙体骨架。

模块化建筑箱体产线： 生产集装箱房或模块化公寓的底框、顶框和角柱。

市政/路桥模板加工： 自动生产异型的钢模板骨架。

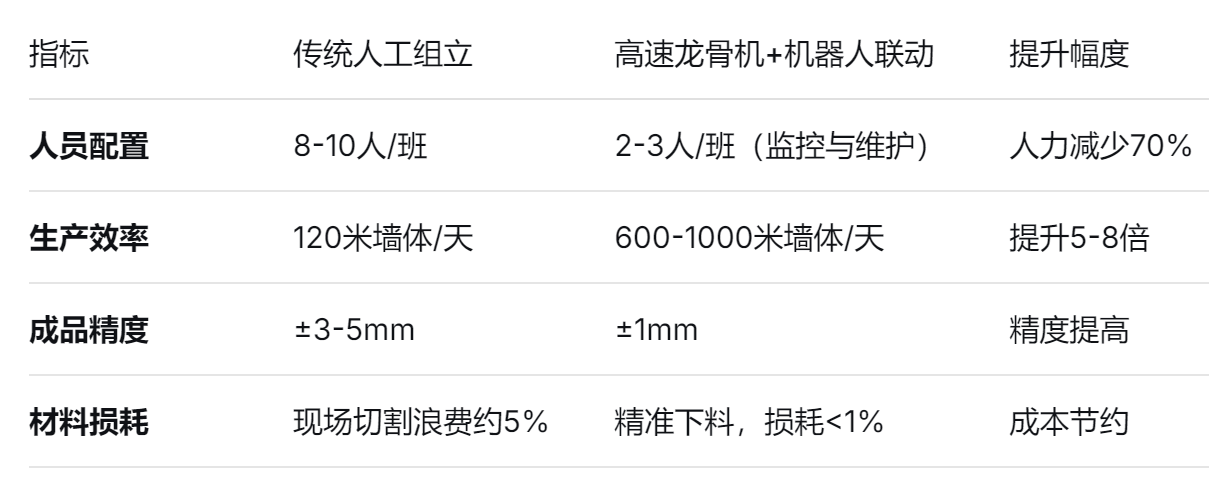

实测效益对比（以某装配式建筑工厂为例）

五、 实施建议与挑战

尽管前景广阔，但实现联动需注意以下几点：

前期软件投入： 硬件昂贵，但软件才是灵魂。需确保BIM设计软件与MES系统、PLC控制系统之间的数据接口畅通无阻。

龙骨机本身的精度： 高速龙骨机的冲孔位置和定长精度必须极高。如果龙骨上的孔位偏差2mm，后道的视觉机器人再厉害也无法组装。

焊接烟尘处理： 机器人焊接速度快，产线需配套大功率烟尘净化系统，保证设备光学元件不受污染。
